Optimización Genética
Algoritmo Genético para Optimización del uso de la Placa Industrial implementado con Galapagos-Grasshopper
jueves, 19 de agosto de 2010
martes, 10 de agosto de 2010
martes, 25 de mayo de 2010
miércoles, 24 de marzo de 2010
domingo, 7 de marzo de 2010
Cobertura de Emergencia

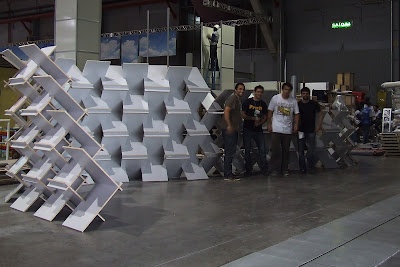

El sistema constructivo “muro píxel” esta basado en placas ensambladas, ejecutadas por diseño paramétrico y fabricación digital en una cortadora láser. Este proyecto esta en desarrollo por investigadores de Chile y Brasil (Rodrigo García Alvarado, Oscar Otarola, Karina Morales, Leia Bruscato) con el apoyo del Fondo Nacional de Investigaciones Científicas y Tecnológicas (FONDECYT 1100374) y el consorcio Masisa, con la participación de la Universidad del Bío-Bío, Universidad de Concepción y Centro Universitario Lasalle, Brasil. El sistema permite ejecutar paneles divisorios, paramentos decorativos, estanterías, fachadas ventiladas, cielos acústicos, techumbres o envolventes completas, con una variedad de diseños, grados de transparencia, ventilación y capacidad estructural en distintos materiales. Logrando una gran flexibilidad, rapidez de montaje y bajo costo de ejecución. Los modelos iniciales se han elaborado en planchas MDF alcanzando un monto aprox. de US$ 15 por m2, esto es US$ 250 para un paramento divisorio de 9 mts. de largo o cubrir un recinto de 15 m2. Este sistema permite ejecutar construcciones de emergencia (como salones de trabajo, reunión o alojamiento provisorio), embaladas en pequeños volúmenes compactos y montadas sin herramientas ni accesorios. Una cobertura de 15 m2 se puede instalar en tres horas por dos operarios.

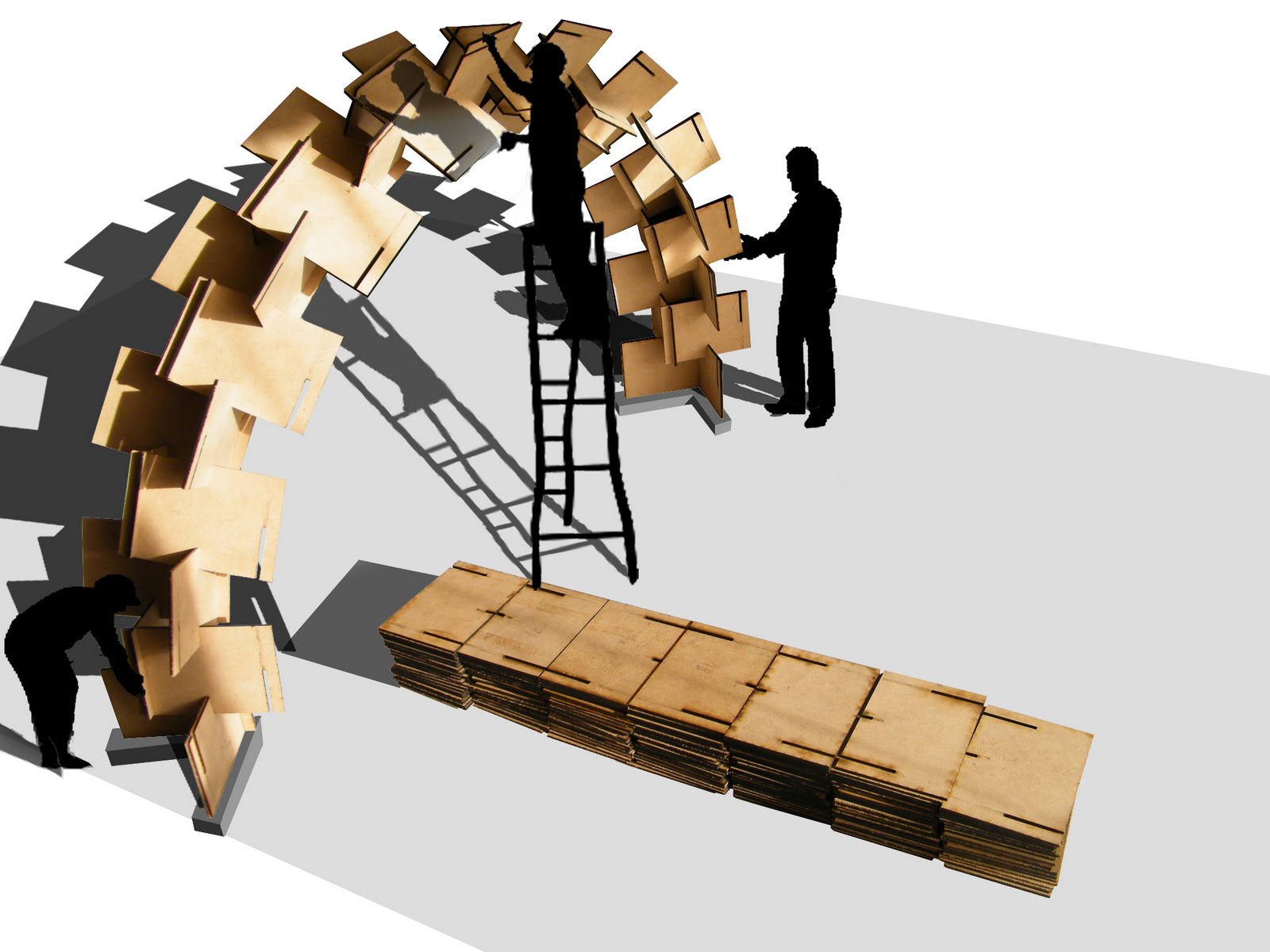

El sistema se basa en la sub-división de planchas industriales, que pueden ser de madera reconstituida, fibro-cemento, plástico, cartón o metal, dependiendo de las terminaciones y durabilidad requerida. Realizando piezas que se encajan directamente en secuencias programadas, conformando superficies flexibles y auto-soportantes. Modelando la configuración general en software de diseño parametrico para desarrollar ordenaciones curvas u ortogonales de acuerdo a las necesidades funcionales. Estudiando distintas alternativas en modelos renderizados para revisar con los usuarios finales su adecuación a las actividades y el entorno real. Así mismo, a partir del modelo tridimensional se pueden realizar análisis de desempeño estructural y simulaciones energéticas, asegurando el comportamiento ambiental. Luego en el software de diseño se determina automáticamente la cantidad de piezas involucradas en el diseño y los ensambles requeridos. Posteriormente las piezas ranuradas son preparadas en una cortadora láser que recibe directamente la información digital de trazado. De modo que no existen planos convencionales (plantas, cortes, elevaciones, detalles, etc), ni el trabajo tradicional de construcción. En terreno, las piezas son montadas directamente utilizando soportes provisorios, pero sin maquinarias ni cerrajería, sólo ensamblando las secuencias correspondientes, conformando módulos que se pueden re-ensamblar para variar la disposición. La ejecución se sustenta en el preciso encaje de las placas lo que otorga una configuración volumétrica amplia, que permite apoyar elementos menores, otorgar una gran difusión acústica y ventilación, así como soportar telas cobertoras.
El sistema se basa en la sub-división de planchas industriales, que pueden ser de madera reconstituida, fibro-cemento, plástico, cartón o metal, dependiendo de las terminaciones y durabilidad requerida. Realizando piezas que se encajan directamente en secuencias programadas, conformando superficies flexibles y auto-soportantes. Modelando la configuración general en software de diseño parametrico para desarrollar ordenaciones curvas u ortogonales de acuerdo a las necesidades funcionales. Estudiando distintas alternativas en modelos renderizados para revisar con los usuarios finales su adecuación a las actividades y el entorno real. Así mismo, a partir del modelo tridimensional se pueden realizar análisis de desempeño estructural y simulaciones energéticas, asegurando el comportamiento ambiental. Luego en el software de diseño se determina automáticamente la cantidad de piezas involucradas en el diseño y los ensambles requeridos. Posteriormente las piezas ranuradas son preparadas en una cortadora láser que recibe directamente la información digital de trazado. De modo que no existen planos convencionales (plantas, cortes, elevaciones, detalles, etc), ni el trabajo tradicional de construcción. En terreno, las piezas son montadas directamente utilizando soportes provisorios, pero sin maquinarias ni cerrajería, sólo ensamblando las secuencias correspondientes, conformando módulos que se pueden re-ensamblar para variar la disposición. La ejecución se sustenta en el preciso encaje de las placas lo que otorga una configuración volumétrica amplia, que permite apoyar elementos menores, otorgar una gran difusión acústica y ventilación, así como soportar telas cobertoras.
Programacion
viernes, 1 de enero de 2010
Sistema constructivo destinado a paramentos decorativos, elementos divisorios, fachadas ventiladas, cielos acústicos, techumbres o envolventes. Permite una variedad de diseños, grados de transparencia, ventilación y capacidad estructural en distintos materiales. Basado en el encaje de placas, lo que facilita su instalación y desarrollo de distintas configuraciones. Elaborado con modelado parametrico y cortadora Laser, logrando un paramento auto-soportante, flexible, ventilado, de bajo costo, rapidez de montaje y reutilización.Desarrollo:
FONDECYT 1080328 Rodrigo García Alvarado, U. Bio-Bio, Leia Bruscato, Unilasalle, Oscar Otarola, U. Bio-Bio,
Colaboran:
Patricio Cendoya, Karina Morales, U. de Concepción.
Centro de Alta Tecnología de la Madera CATEM – UBB
Centro de Calidad de la Vivienda CCV – UBB
Centro Integrado de Manufactura CIMUBB
Modelos a escala
